儀表管線電伴熱帶纏繞方式與電熱帶注意事項

2012-7-30 來源：瀏覽：11490

北方地區的嚴冬季節儀表及其管路的保溫間題成為工作重點。雖然大部分儀表工作環境溫度下限為一2５℃，但對于管路中介質要求能夠較好地傳遞壓力，保持介質的物理狀態很重要。連接測量蒸汽流量的差壓變送器的導壓管路內為經冷凝器冷凝下來的冷凝水，即使包裹的很厚，在氣溫降至一７ ℃或一８℃ 時，冷凝水會凝結成冰，特別在管路的拐彎處凍得很嚴重。因此，差壓信號不能傳輸到信號轉換裝置，又由于水凝結為冰后膨脹，會凍裂或擠破膜盒或膜片等傳感元件使儀表損壞，造成整個儀表系統不能正常工作。

連接測量蒸汽流量的差壓變送器的導壓管路是儀表管線電伴熱保溫的重點保溫對象，而儀表管線比較細小并且有拐彎處，所以應該選擇柔軟性能好，能夠交叉重疊的電伴熱帶。而自控溫電伴熱帶則是儀表管線最好的電伴熱產品，安徽環瑞結合多年儀表管道電伴熱所積累的經驗，對儀表上的電伴熱帶安裝進行簡單介紹。

一、儀表管道電伴熱帶上所需要的電熱帶配件：

首尾端電源接線盒：

用于電熱帶電源連接，禁止電熱帶連接儀表，因為頻繁啟動。會導致自控溫電伴熱帶電流升降頻繁，影響其壽命。容易造成電伴熱帶事故的方式。
固定膠帶：有兩種膠帶1如圖上所示，熱敏膠帶用于固定電伴熱帶。一般每8公分纏繞1圈。另外一種是鋁箔膠帶，用于緊貼電伴熱帶與管道外壁，增大電熱帶的受熱面積。

　　　安裝電熱帶的工具：

所需工具：螺絲刀，尖嘴鉗，鋼絲鉗，專用工具刀，扁嘴鉗，熱風槍或小型噴燈
所需附件：固定夾，熱圈，接線端子，膠帶

二、電熱帶安裝注意事項：

1）將一卷電熱帶與卷筒放置于一支架上，并放置在線路其中一端附近；
    2）沿管道布電熱帶，并避免將電熱帶放置于毛刺和利角上或用力拉扯電熱帶；
3）電熱帶安裝時不得將絕緣層破壞，應緊貼于被加熱體以提高熱效率，若被伴熱體為非金屬體，應用鋁粘膠帶增大接觸傳熱面積，用尼友扎帶固定，嚴禁用金屬絲綁扎；
   4）法蘭處介質易泄漏，纏繞電熱帶時應避開其正上方45度；
   5）電熱帶一端接入電源，必須使用配套的封頭嚴密套封接線盒。
接線后應用硅橡膠密封：（使用屏蔽層的電熱帶終端處必須將屏蔽層剝離10公分，以防造成短路）；

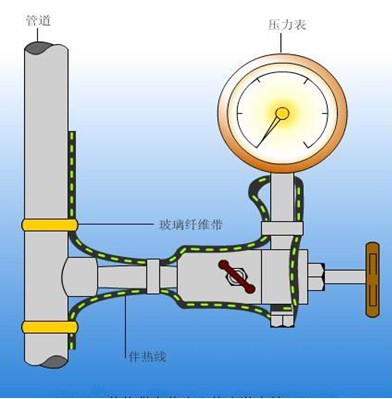

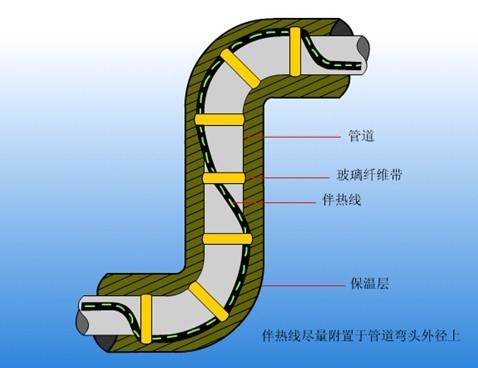

　　 儀表管道彎頭處因特別注意，安裝圖示如下：
