蒸汽管道伴熱安裝方式及鋪設注意事項
2012-11-27 來源： 瀏覽：12779
管線蒸汽掃線工作時表管溫度可達500℃左右，如電伴熱帶安裝措施不當會被高溫損壞，在此特殊情況下，需對電伴熱帶安裝采取規范性置定?？蛇x用安徽環瑞阻燃加強型自控溫電伴熱帶，型號： DBR-PB46-25W （最高承受溫度為205℃）或者是MI加熱電纜，具體安裝方式不一樣：
一、在選型自控溫電伴熱帶 為滿足在管線蒸汽掃線高溫環境下的伴熱需求，可采用雙層保溫結構來保證其使用，如下：

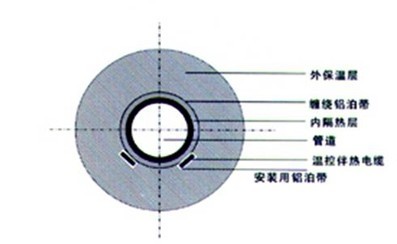

可采用（圖示）雙層保溫結構來保證使用。一般來說，這種結構的內層厚度為5-10cm，在內保溫層外加包鋁膠帶，鋁膠帶上敷設電熱帶。每毫米內層可使用掃線溫度降低10℃左右。當然在掃線時，電伴熱帶應停止通電。管線熱損失仍按常規設計。保溫層厚度只能按外層為計算厚度。以確保掃線中不致?lián)p壞電伴熱帶。
二、選型MI加熱電纜時 針對高溫伴熱的情況，MI加熱電纜連接可采用焊接方式，
蒸汽管道電伴熱帶的鋪設注意事項：
(1)當蒸汽從主管蒸汽管頂部引出,電伴熱帶應安裝在管道的下方下側或兩側,垂直敷設時,電伴熱帶等于或多于3根時宜圍繞被伴熱帶均勻敷設;。
（2）當蒸汽應從高點引入,蒸汽管道上電伴熱帶應由高向低敷設,凝結水應從低點排出,應盡量減少U形彎,以防止產生氣阻和液阻;
(3)針對高溫伴熱的情況，電熱帶連接應采用焊接（只針對MI加熱電纜）
(4) 每根伴管宜單獨設疏水閥,不宜與其他伴管合并疏水;通過疏水閥后的不回收凝結水,宜法蘭等處可采用法蘭或活接頭連接。
(5) 為防止蒸汽竄入凝結水管網使系統背壓升高,干擾凝結水系統正常運行,疏水閥組不宜設置旁路閥;
